Elektromanyetik Dalgaların İnsan Sağlığı Üzerindeki Etkisi



Dr. Cahit KARAKUŞ

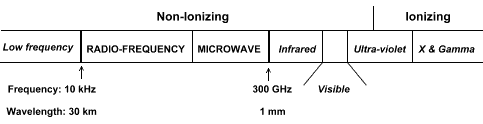

Alfa ve beta parçacıkları, gamma ve X ışınları, nötronlar, yüksek hızlı elektronlar, protonlar ve diğer atomik parçacıklar iyonize radyasyon yaparlar. İyonize radyasyon insan hücrelerinin değişimine neden oldukları, kanser oluşturdukları ve kromozomları değiştirdikleri için tehlikelidir. İyonize radyasyon ses dalgalarını, mikrodalga, radyo dalgaları, görünen ışık, kısıl ötesi ışık ve morötesi ışık yayılımlarını içermez.

















Cep telefonları, kablosuz internet erişimi başta olmak üzere elektromagnetik yayınım yapan kaynakların insan sağlığı ve çevreye verdikleri hasarların iyi incelenmesi gerekmektedir.

Bu nedenle elektromagnetik yayınım yapan kaynağın verici gücünden elektrik alan şiddeti ve güç yoğunluğunu hesaplanarak limitlerin standartlara uygunluğu kontrol edilmelidir. Verici antenden belirli uzaklıklarda elektrik alan şiddeti ve güç yoğunluğu hesaplanırken, anten faktörü, anten kazancı ve kablo zayıflama parametreleri bilinirse yayınım yapan işaretin frekansından elektrik alan şiddeti ve güç yoğunluğuna ilişkin hesaplamalar yapılarak grafik ortamında frekansa veya alış gücüne göre çizimler elde edilir. Standartlara uygunluğunun belirlenmesinde yayınım yapan elektronik sistemlerin santimetrede mikro volt değerinde elektrik alan şiddetine ihtiyaç vardır. Elektrik alan şiddetinin ( V/m )  ve güç yoğunluğunun ( mW/cm2 ) çeşitli birimlere dönüştürülmesi gereklidir.







 I. TEMEL ALAN DENKLEMLERİ

Alan teorisinden, serbest uzayda Fraunhofer bölgesinde yani uzak alanda elektrik ve magnetik alan şiddetleri daima aynı fazdadır ve birbirlerine diktir. Gözlem noktasındaki Poyting vektörü



 Watt/Birim Alan                                                        (1)



şeklinde verilir. Burada;

E, volt/m cinsinden elektrik alan şiddeti,

H, amper/m cinsinden magnetik alan şiddetidir.



Gözlem noktasındaki toplam güç, kürenin merkezindeki kaynaktan R yarıçaplı gözlem noktasına doğru küresel yüzey üzerinde güç yoğunluk fonksiyonun entegrali ile aşağıda gösterildiği biçimde elde edilir.









         =



          =

          =     Watt                                                                                   (2)



Burada R kaynak ile gözlem noktası arasındaki uzaklık ve =120p, Serbest uzayın karakteristik empedansıdır.



           [A/m]

      Elektrik alanda depolanan enerji,



                                                                             (3)



      ile tanımlanır. Burada  ɛ˳= F/m  boşluk veya havanın dielektrik    sabitidir, |E|, elektrik alan şiddetinin genliğidir. Magnetik alanda depolanan enerji



                                                               (4)





ile tanımlanır. Burada = 4 x 10-7 H/m boşluk veya havanın endüktansı veya magnetik geçirgenlik katsayısıdır. |H|, magnetik alan şiddetinin genliğidir. Uzak alanda elektrik ve magnetik alan arasındaki ilişki



                . İle verilir.                                                                  (5)































         II. ÖLÇÜM BİRİMLERİ





















1)      dB- desibel iki güç seviyesi oranı ilen tanımlandığından birimsiz sayıdır.







İki güç seviyesi birbirleri ile orantı temelinde ilişkilidir. Eğer P2 güç seviyesi P1 güç seviyesinden büyük ise dB pozitiftir. Tersi durumda negatiftir. ,  eşit veya aynı direnç değerlerinde gerilimler ölçüldüğünde dB değeri gerilimler cinsinden aşağıdaki biçimde yazılır.





2)      dBW- Çıkışta ölçülen P2 [Watt] gücünün, girişte P1= 1W referans gücüne oranının logaritmik değeridir.





3)      dBm- Çıkışta ölçülen P2 [Watt] gücünün, girişte P1= 1mW=Watt referans gücüne oranının logaritmik değeridir.







                    dBm=dBW+30

                    dBW=dBm-30



dBW = -30 + dBm =-60 + dBW

dBV = -60 + dBmW=-120 + dBV.















III.                   SERBEST UZAY YOL KAYBI



Serbest uzay yol kaybı, elektromagnetik dalgadan enerjiyi emen hava gibi bir ortamın yok edici zayıflamasından farklıdır. Bir küresel dalgadaki güç yoğunluğu yayılırken uzaklığa bağlı olarak zayıflar.



































Pr, alış gücü,  antenin önündeki güç yoğunluğu ile alış antenin ışıma açıklığı, anten kazancı ve kablo kaybının çarpılmasıdır. Alıcı antenin önündeki güç yoğunluğu, verici gücü, anten kazancı ile kablo kaybının çarpılıp küresel yüzey alanına bölümüne eşittir.  Alış gücü (6) nolu denklem ile tanımlanır. (Friis denklemi)



           Watt                                                (6)

Burada

Pr: alış güç seviyesi, Watt,

Pd; alış güç yoğunluğu, W/m2,

Pt; verici çıkış gücü, Watt,

Gt; verici anten kazancı, (nümerik),

Lt; verici tarafta hat kaybı, (nümerik),

Gr; alıcı anten kazancı (nümerik),

Lr; alıcı tarafta hat kaybı (nümerik),

R; Alıcı verici antenler arasındaki uzaklık (metre),





Burada

, dalga uzunluğu, (metre),

c=ışık hızı=3m/s

f=frekans  (Hz=1/s) dir.



is ışıma açıklığıdır.  Verici gücü dBW, anten kazancı dBi, kablo kaybı dB olarak verilirse (6) nolu denklemdeki alıcı güç seviyesi dBW olarak hesaplanır (7).

Pr = Pt + Gt + Gr - Lt – Lr – 20                                (7)

Son terim serbest uzay yol kaybı olarak adlandırılır.

FSL=  - 20  dB.

































            Yol kayıpları



Verici ve alıcı anten arasındaki yol kayıpları propagasyon çevre şartlarına güçlü bir şekilde bağlıdır. Birebir görüşe sahip birkaç yansımaya sahip Çok yollu bir çevrede yol kayıpları:







Burada d doğrudan 2 anten arasındaki uzaklık,  n. Sayıdaki objenin yansıma sabiti dn n. Objenin doğrudan alıcı antene uzaklığı N toplam yansıma sayısı. Topraktaki yansıyan sinyalin genliği ve fazı dalga polarizasyonuna oluş açısına ve toprak özelliğine bağlıdır. Birbirini takip eden topraktan gelen yansıma modelindeki yol kayıpları:





Buradaki d birebir görüşteki alıcıya olan mesafe yansımış yol uzunluğu. Uzun mesafelerde ise ( d >>= 4π h2 / λ ), denklemde verilen yol kaybı d −4 ile orantılı hale gelir.



Alıcı bölgesindeki sinyal gücü yol kaybı formülünden bulunur:





IV.       VERİCİ GÜCÜNDEN ELEKTRİK ŞİDDETİNİN HESAPLANMASI



Verici antenden R m uzaktaki güç yoğunluğu



                                                                 (8)

Serbest uzaydaki uzak alanda elektromagnetik dalganın taşıdığı güç yoğunluğu (2) nolu denklemde verilen elektrik alan şiddetinden hesaplanır.

                                                           (9)

(8) ve (9) nolu denklemlerden elektrik alan şiddeti güç yoğunluğu ya da verici gücü cinsinden hesaplanabilir.

                   (10)

Güç yoğunluğu ve elektrik alan şiddetinin dB cinsinden logaritmik olarak ifadesi (11) ve (12) denklemlerinde verildiği gibidir.



Pd=-11dB-20 +Pt (dBW)+Gt(dBi)-Lt(dB)                (11)

E=14.8dB-20 +Pt (dBW)+Gt(dBi)-Lt(dB)                   (12)



(12) nolu denklemden  (11) nolu denklem çıkarılırsa dBW/m2 cinsinden güç yoğunluğu dBV/m cinsinden  yazılır.

E = 25.8 dB + Pd(dBW/m2) dBV/m.                                                          (13)



V.                     ALIŞ GÜCÜNDEN ELEKTRİK ALAN ŞİDDETİNİN HESAPLANMASI

Alıcı antenin ışıma açıklığında güç yoğunluğu, alış gücünün anten kazancı, kablo kaybı ve anten ışıma açıklığına bölümüne eşittir.



                                                                             (14)



(14) nolu denklemi (10) nolu denklemde yerine koyarsak elektrik alan şiddetini V/m cinsinden elde ederiz.



                                                                  (15)



Güç yoğunluğu ve elektrik alan şiddetinin dB cinsinden logaritmik ifadesi (16) ve (17) nolu denklemlerde verilmiştir.



     (16)

           (17)









VI.      ELEKTRİK ALAN ŞİDDETİNİN ALICI DEVRENİN GİRİŞ  GERİLİMİ CİNSİNDEN İFADESİ



























Antenden gelen işaretin maksimum, kayıpsız ve yüksek verimde alıcı devreye aktarılması için giriş empedansının konjigesinin  antenin çıkış empedansına eşit olması gerekmektedir.

Antenin gçıkış empedansı 50 ohm, hattın karakteristik empedansı 50 ohm ve alıcı devrenin giriş empedansı 50 ohm ise alış gücü (18) denklemi ile belirtilir.



                                                                                          (18)



Anten ışıma açıklığında güç yoğunluğu ise



         ,                                                          (19)



Alan şiddeti ise (10) nolu denklemden

   olur.                                                    (20)



Güç yoğunluğu ve elektrik alan şiddetinin dB cinsinden logaritmik ifadesi (16) ve (17) nolu denklemlerde verilmiştir.



     (21)



(22)



Üretici tarafından belirtilen antenin en önemli özelliklerinden biride anten faktörüdür. Alıcı gücü ölçüldüğünde elektrik alan şiddeti ve giriş gerilimi bulunduğunda anten faktörü (23) nolu denklem ile hesaplanır.







VII.               SAR specific absorption rates





            J: Electric Current Density   [A/m^2]

Burada, E [V/m], σ [S/m] ve ρ [kg/m3]

ilgilenilen noktaya ait, sırasıyla elektrik alan şiddeti, iletkenlik ve doku yoğunluklarını

göstermektedir.

            Analog alan değişimlerinde



VIII.            SAYISAL SONUÇLAR



Örnek -1

Alıcı anten kazancı 12.5 dBi, Alıcı taraftaki kablo ve konektör kaybı 3 dB, Koaksiyel kablo ve giriş empedans 50 ohm, İşaret frekansı 10.5GHz ve 900Mz için Güç yoğunluğu 1 mWatt/cm^2  ile 10 mWatt/cm^2 değişim için Pr değerlerini dBm olarak bulunması























                     Şekil.1.a f=10.5 GHz                                                             Şekil.1.b f=900MHz



Örnek -2

Alıcı anten kazancı 12.5 dBi, Alıcı taraftaki kablo ve konektör kaybı 3 dB, Koaksiyel kablo ve giriş empedans 50 ohm, İşaret frekansı 10.5GHz ve 900MHz için Güç yoğunluğu 1 uWatt/cm^2  ile 10 uWatt/cm^2 değişim için Pr değerlerini dBm olarak bulunması























                                Şekil.2.a f=10.5 GHz                                              Şekil.2.b  f=900MHz



Örnek -3

Alıcı anten kazancı 12.5 dBi, Alıcı taraftaki kablo ve konektör kaybı 3 dB, Koaksiyel kablo ve giriş empedans 50 ohm, İşaret frekansı 10.5GHz  ve 900 MHz iken Güç yoğunluğu 1 nWatt/cm^2 ile 10 nWatt/cm^2 değişim için Pr değerlerini dBm olarak bulunması

























                   Şekil.3.a f=10.5 GHz                                    Şekil.3.b  f=900MHz



IX.       MİKRODALGA YAYINIMININ SAĞLIĞA ETKİLERİ



Arthur Firstenberg’ in Microwaving Our Planet kitabında insan sağlığı açısından üzerinde durulacak noktalar;



·         Firstenberg  (p. 41) de elektromagentik dalga ile ışınlama beyin dokusundaki kalsiyum iyonlarının değişimine neden olduğunu belirtmektedir.

·         Chiang et al. (1989), yaptığı çalışmalarda;  0–4 mW/cm2 ile 120 mW/cm2.” (p. 22)    Arasındaki radyo dalgalarının beyaz kan hücrelerini hareketlendirdiğini gözlemlemiştir.

·         Kan üzerine yapılan diğer bir çalışmada,  Guinea domuzları üzerinde 30 gün boyunca 1, 5, 10, ve 50 mW/cm2 elektromagetik güç yoğunluğu uygulandığında kan akışındaki değişimlerin 1 mW/cm2 büyük etki gösterdiği , ve 50 mW/cm2 daha az etki gösterdiği gözlenmiştir.

·         Almanya daki Medical University of Lubeck  den Dr. Lebrecht von Klitzing, Bazı insanların 10 nanowatts/cm2  den düşük güç yoğunluklarında bile hastalandığını ileri sürmüştür.  Dr. Lebrecht bebeklerin 1 nanowatt/cm2 güç yoğunluklarında bile etkilenecek kadara hassas olduğunu söylemiştir.

·         IRPA (International Radiation Protection Association)  genel halk için maruz kalınacak güç yoğunluğu seviyesinin 1mW/cm^2, Radyo Frekansında çalışanların ise 5mW/cm^2 olduğunu önerir. Maruz kalma  limitleri 6 dakika ile sınırlandırılmıştır.

·         Genel kabul mikrodalga ışımanın vücut organlarında emilen enerji ile ilgili olduğudur. Duyarlı organlar; Göz, Baş ve beyindir. Mikrodalga frekanslarında çalışanların baş ağrısı, Göz yorgunluğu,  Aşırı halsizlik, bitkinlik, uykusuzluk tan şikayet ettikleri raporlanmıştır. Bunların tümünün mikrodalganın vücudun sinir sistemini etkilemesi ile ilgili olduğu görülmektedir.









































10MHz ve 6GHz arasındaki frekans aralığında, etkilere karşı korumak için SAR birimi  kullanılır.  6 GHz den 300GHz e kadarki frekanslarda ise vücut yüzeyine yakınındaki organlarda ısıtmadan korunmak için elektromagnetik dalganın güç yoğunluğunun zamandaki ortalaması dikkate alınır. Bu frekans aralığında organlara elektrik alanın girme derinliği küçük olduğundan, ve emilen enerjiyi değerlendirmedeki sıkıntılardan dolayı  SAR iyi bir ölçüm değildir.

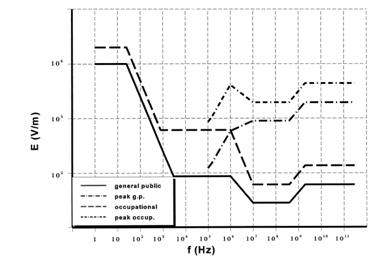

X.    RADYO FREKANSI YAYINIMLARINDAN KORUNMA STANDARTLARI

1.            IEEE Std C95.1™-2005 (Revision of IEEE Std C95.1-1991,1999)

2.            ARPANSA, Maximum Expsure Levels to radiofrequency Fields – to 3KHx to 3GHz

3.            U.S. MILITARY RESEARCH AND EXPOSURE STANDARDS, HEALTH AND SAFETY OF RADIO FREQUENCY RADIATION (NON-IOZING RADIATION)

4.            IRPA, International Radiation Protection Association Recommendations





XI.                  KAYNAKLAR

1.Measurements and Computations of Electric Field Intensity and Power Density, SAMUEL Y. LIAO, MEMBER, IEEE TRANSACTIONS ON INSTRUMENTATION AND MEASUREMENT, VOL. IM-26, NO. 1, MARCH 1977

2.GUIDELINES FOR LIMITING EXPOSURE TO TIME-VARYING ELECTRIC, MAGNETIC, AND ELECTROMAGNETIC FIELDS  (UP TO 300 GHz), International Commission on Non-Ionizing Radiation Protection, ICNIRP Guidelines

3.The Electrical Conductivity of Human Cerebrospinal  Fluid at Body Temperature, Stephen B. Baumann,* David R. Wozny, Shawn K. Kelly, and Frank M. Meno, IEEE TRANSACTIONS ON BIOMEDICAL ENGINEERING, VOL. 44, NO. 3, MARCH 1997

4.Biological Effects of Radio-Frequency/Microwave Radiation, Eleanor R. Adair, Fellow, IEEE, and Ronald C. Petersen, Fellow, IEEE, TRANSACTIONS ON MICROWAVE THEORY AND TECHNIQUES, VOL. 50, NO. 3, MARCH 2002

5.RADIATION PROTECTION STANDARD Maximum Exposure Levels to Radiofrequency Fields — 3 kHz to 300 GHz, ARPANSA, May, 2002

6.IEEE Standard for Safety Levels with Respect to Human Exposure to Radio  Frequency Electromagnetic Fields, 3 kHz to 300 GHz, IEEE C95.1-1991, 1999,2005
